1 換繩機構工作原理
礦用提升機鋼絲繩換繩車的結構如圖1所示，它主要由導向輪、整車機架、換繩機構、液壓馬達、夾緊氣缸、張緊氣缸及履帶行走機構組成。

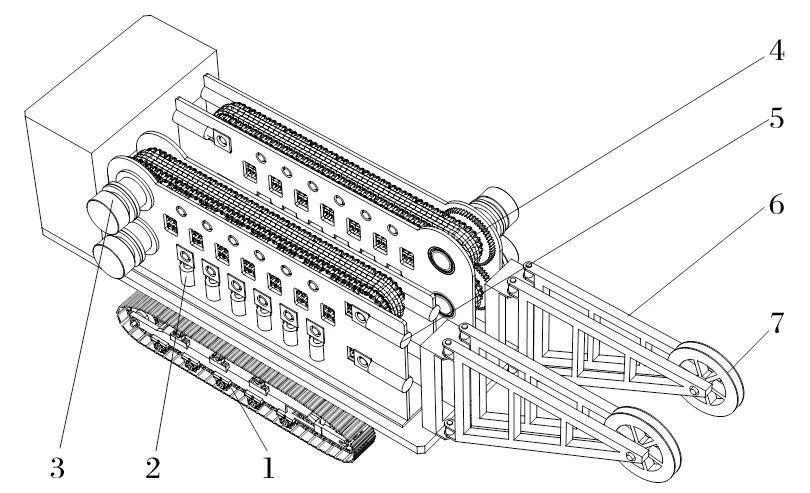

圖1 換繩車的機械結構
1.履帶行走機構；2.夾緊氣缸；3.液壓馬達；4.送繩機構；5.張緊氣缸；6.整車機架；7.導向輪。
該換繩車采用“新繩帶舊繩回收，舊繩帶新繩懸掛”的工作原理，實現對舊繩的回收以及新繩的下放。換繩機構的工作原理：由液壓馬達帶動同步齒輪旋轉，同步齒輪帶動鏈輪旋轉，鏈輪帶動鏈條運動，夾緊氣缸、張緊氣缸分別將鏈條夾緊、張緊，鋼絲繩依靠鏈條夾緊、張緊所產生的摩擦力運動。
針對雙液壓馬達在工作過程中出現速度不同步問題，在連接鏈輪的軸上加裝一對同步齒輪，使兩個鏈輪速度強制同步。送繩機構的局部結構如圖2所示。

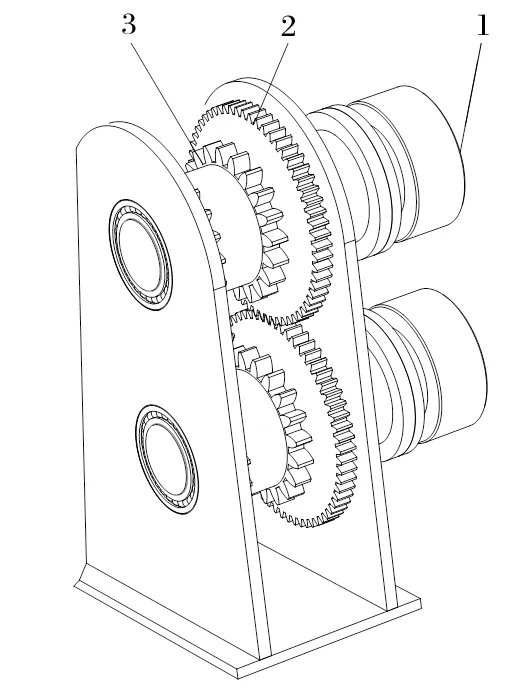

圖2 送繩機構的局部結構
1.液壓馬達；2.同步齒輪；3.鏈輪。
